Встраиваемый модем Vertell VT-AD4-X4

Встраиваемый модем для работы с USB роутерами. Предназначен для установки в 3G/4G антенны с герметичным боксом. Длина кабеля до 15 м.

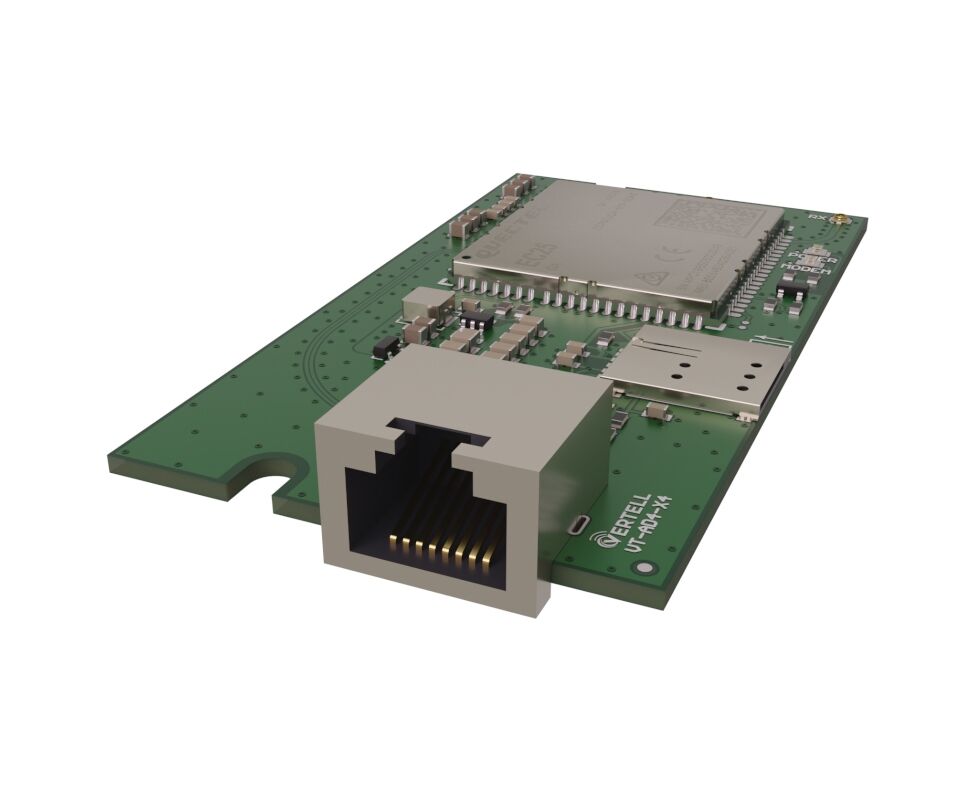

Vertell VT-AD4-X4 – встраиваемый модем для работы с USB-роутерами.

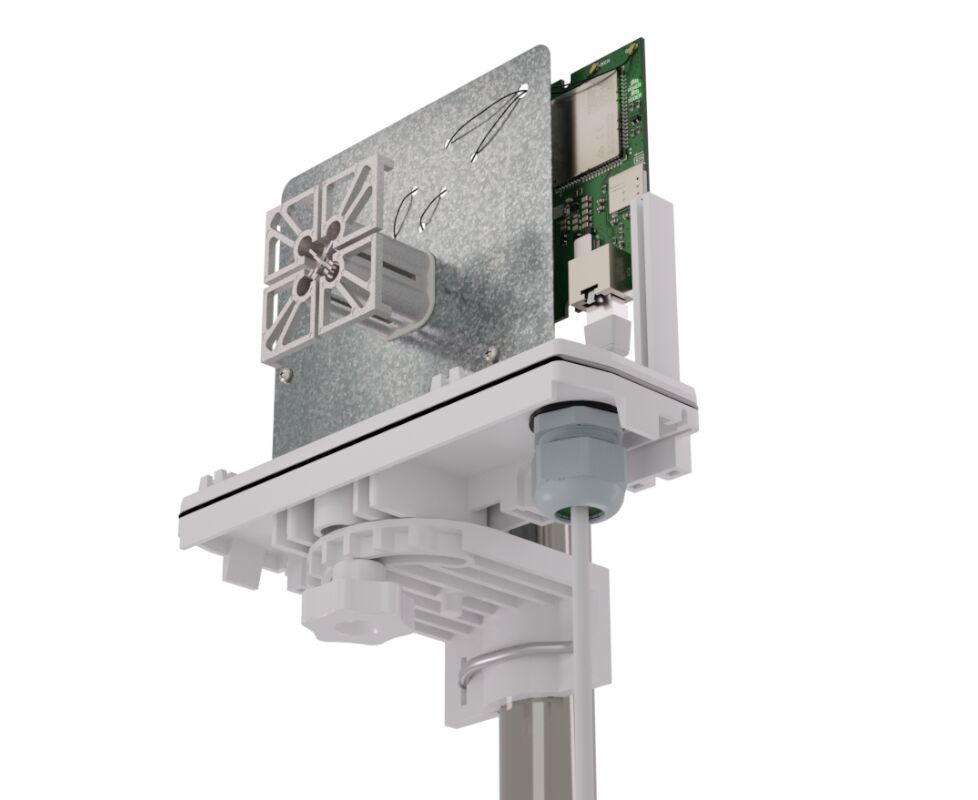

Предназначен для установки в 3G/4G антенны с герметичным боксом. Модем можно установить в бокс или антенну. Установка модема внутри антенны позволяет получить максимальный сигнал LTE при отсутствии потерь в длинных кабелях.

Конструкция и элементная база Vertell VT-AD4-X4 позволяет использовать модем в широких диапазонах температур от -40 до +70 °C без использования дополнительного подогрева благодаря надёжному и скоростному чипу модема QUECTEL.

При монтаже вне помещений устройство необходимо защитить от влаги.

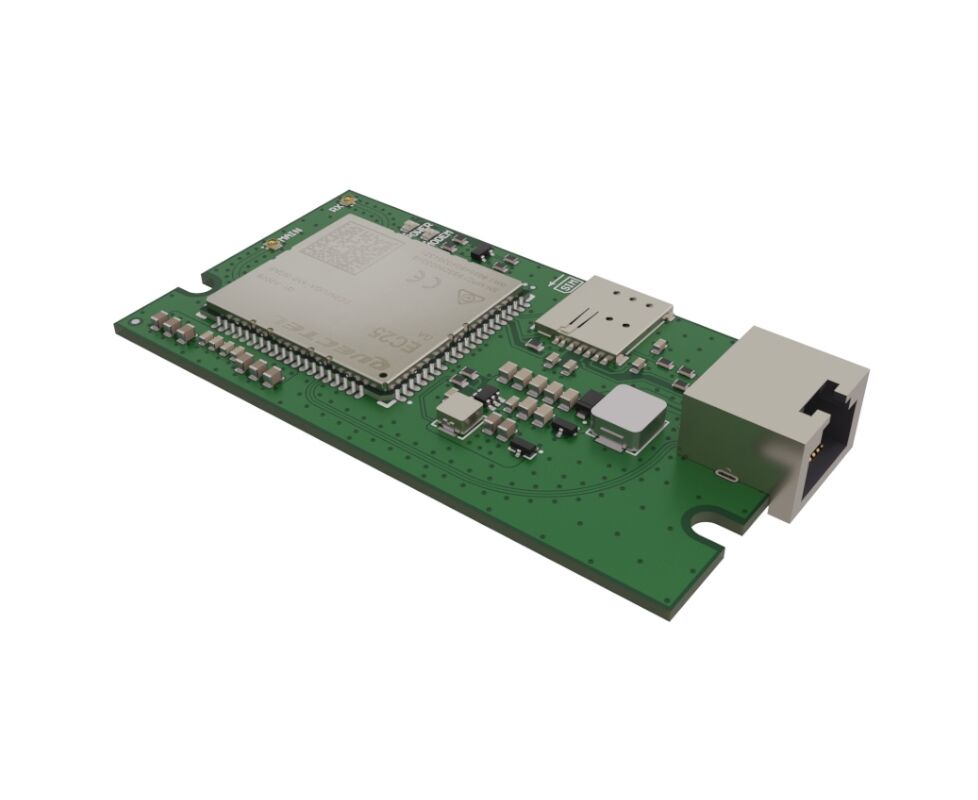

Vertell VT-AD4-X4 оснащён слотом для Nano-SIM. Слот не допускает самопроизвольного отсоединения sim-карты при вибрациях и температурных колебаниях. Поддерживает sim-карты любого оператора РФ.
Модем оснащён двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъёма. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX соответственно к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

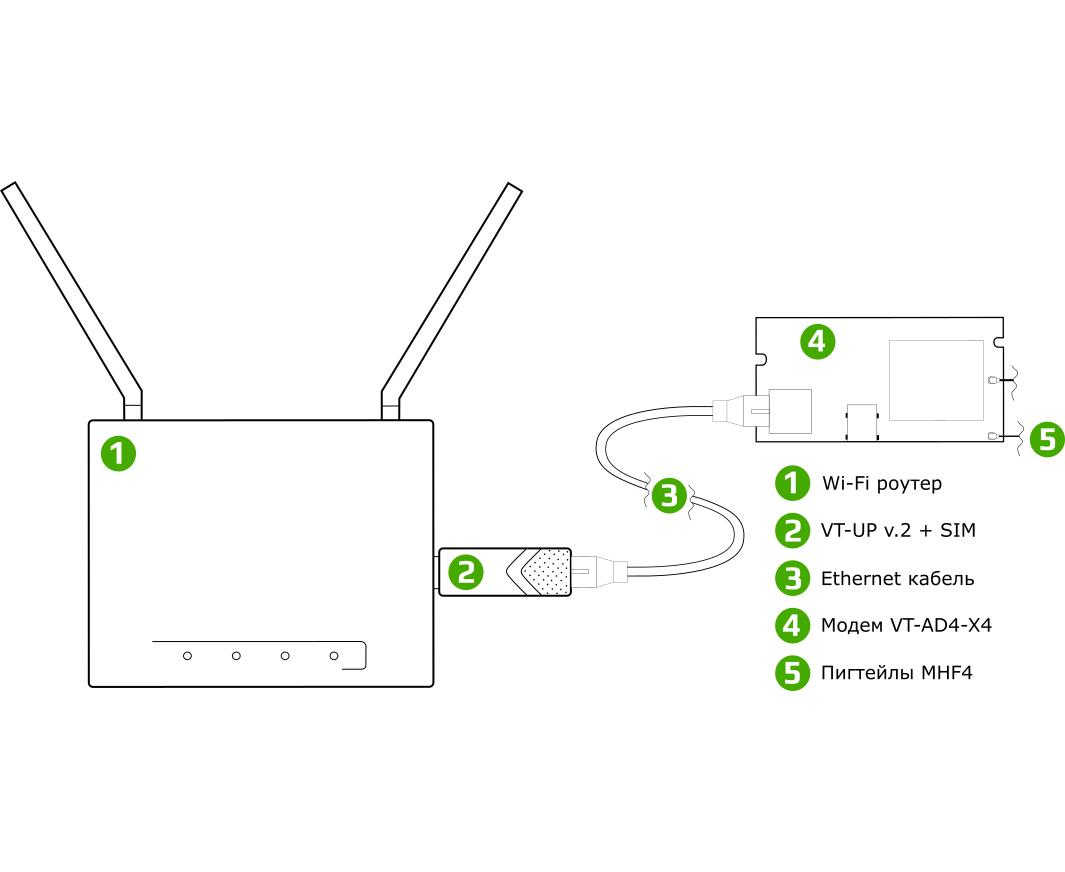

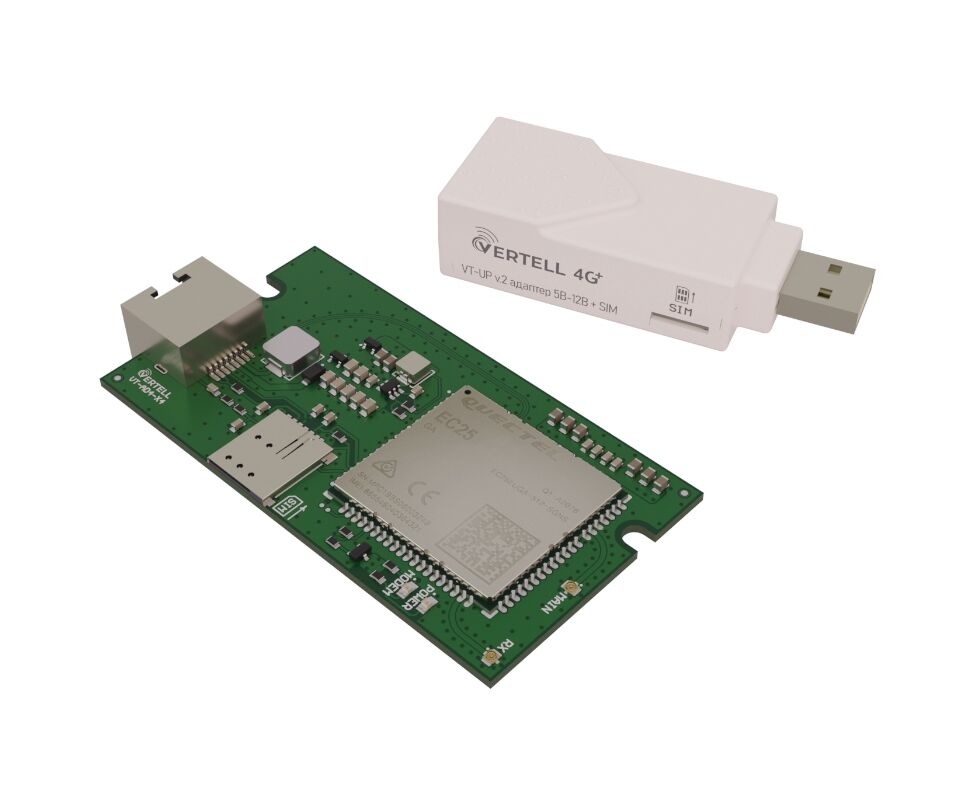

Подключение модема к USB-адаптеру производится с помощью патч-корда из витой пары. С одной стороны подключается в разъём на модеме, с другой стороны в USB-разъём на роутере через переходник VT-UP v.2 + SIM. Длина трассы до 15 м. На плате VT-UP v.2 + SIM есть светодиодная индикация работы модема.

Для стабильной работы рекомендуется использовать качественную витую пару из медного кабеля с сечением жилы AWG 24. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).

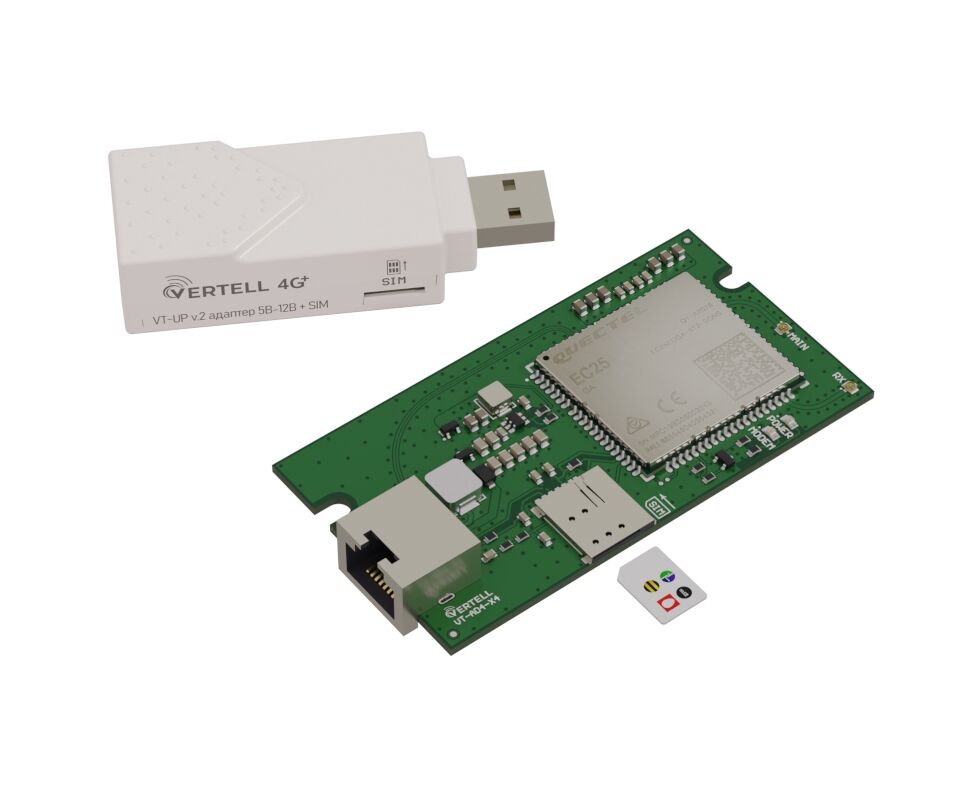

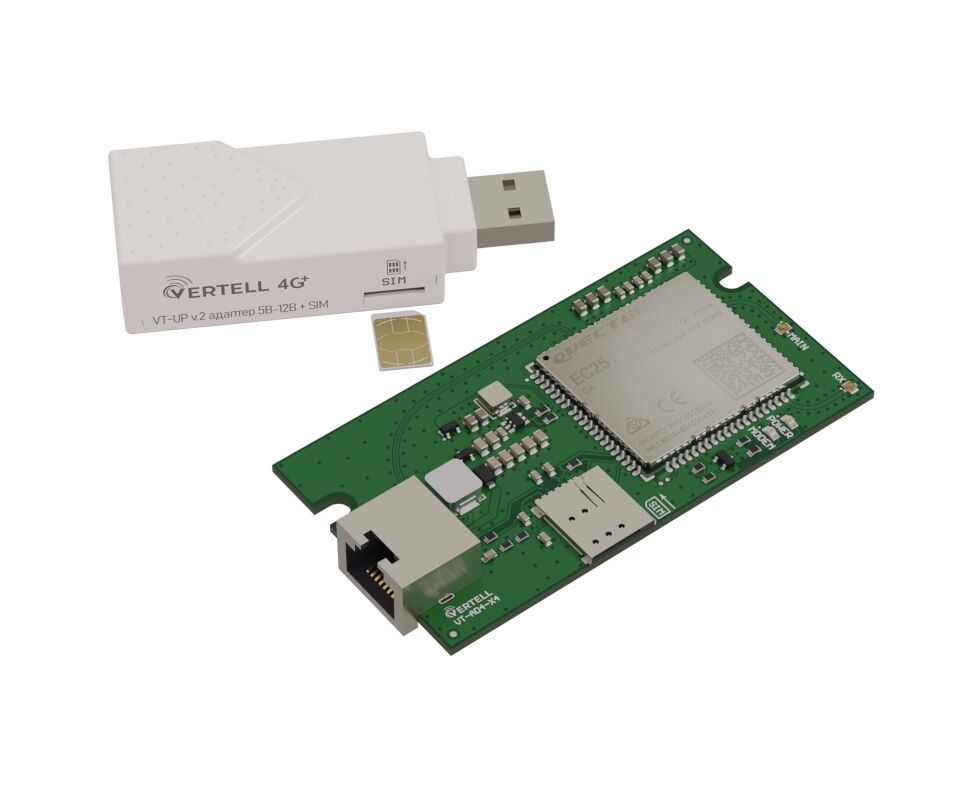

SIM-карта работает или в переходнике VT-UP v.2 + SIM, или в модеме VT-AD4-X4. Поддержка двух sim-карт не предусмотрена.

Настройка и управление
Настройка и управление модемом осуществляется через собственный удобный web-интерфейс на русском языке при использовании браузера телефона или компьютера по адресу 192.168.8.1. Полная инструкция внизу страницы в "Приложении".

Функционал позволяет:

Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета с вышки оператора.
Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Скриншоты интерфейса в "Приложении" ниже.
Основные характеристики
Тип продуктаМодем
Диапазон температур-40 ... +70 °C
ИнтерфейсUSB
Вес55 г
Гарантия12 месяцев
Диапазон частот
LTE FDD: B1, B3, B7, B8, B20, B28A; LTE TDD: B38, B40, B41; UMTS: B1, B8; GSM: B3, B8

Скорость передачи данных

LTE: 150 Mbps (DL) 50 Mbps (UL),

DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL),

UMTS: 384 Kbps (DL) 384 Kbps (UL),

EDGE: 236.8 Kbps (DL) 236.8 Kbps (UL)

Модуль модемаEC25
Категория LTE4
Тип антенных разъёмовMHF4 (50 Ом)
Слот SIM-картыNano-SIM
Номинальный ток потребления*0.8 А
Пиковый ток потребления*2 А
Напряжение питания 4.75 - 12 В

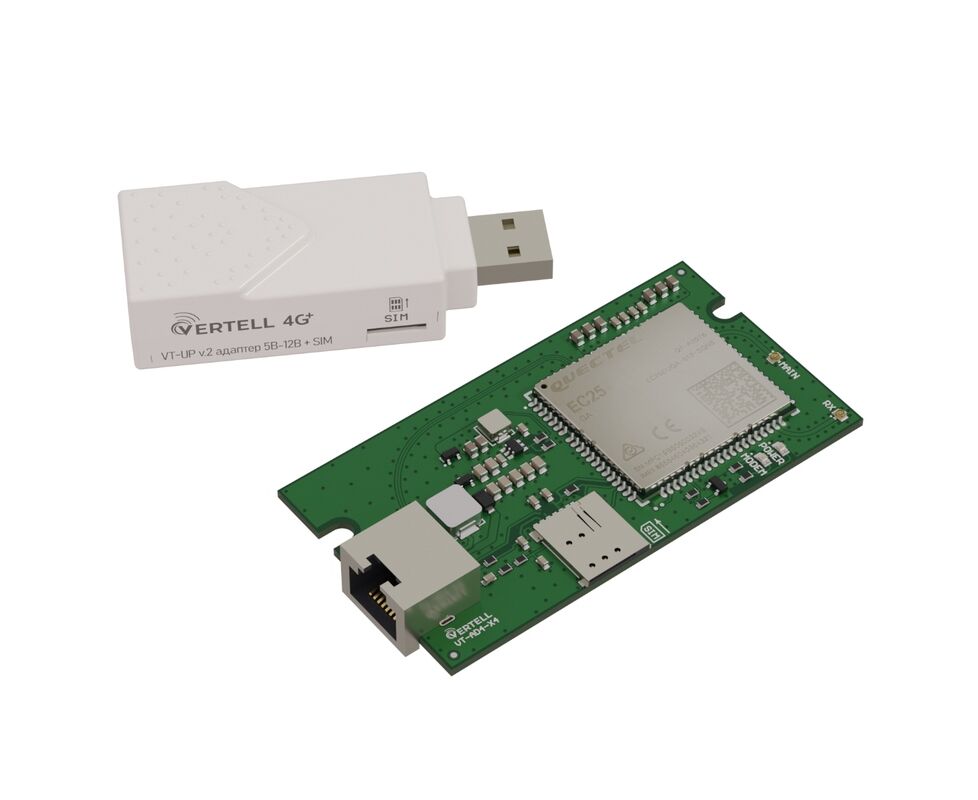

КомплектацияМодем Vertell VT-AD4-X4, переходник VT-UP v.2 + SIM, 2 винта крепления М3
Страна изготовленияРоссия
*Номинальный и пиковый ток потребления указаны для напряжения питания 5В.
