Коммутатор видеонаблюдения VT-S8
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе

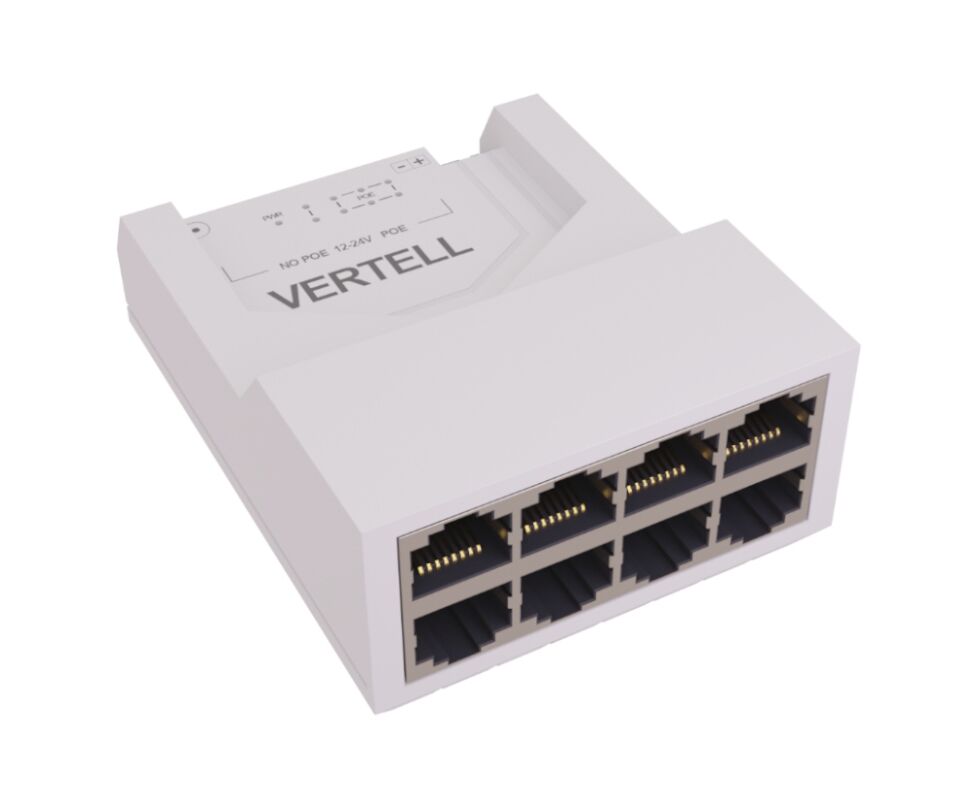

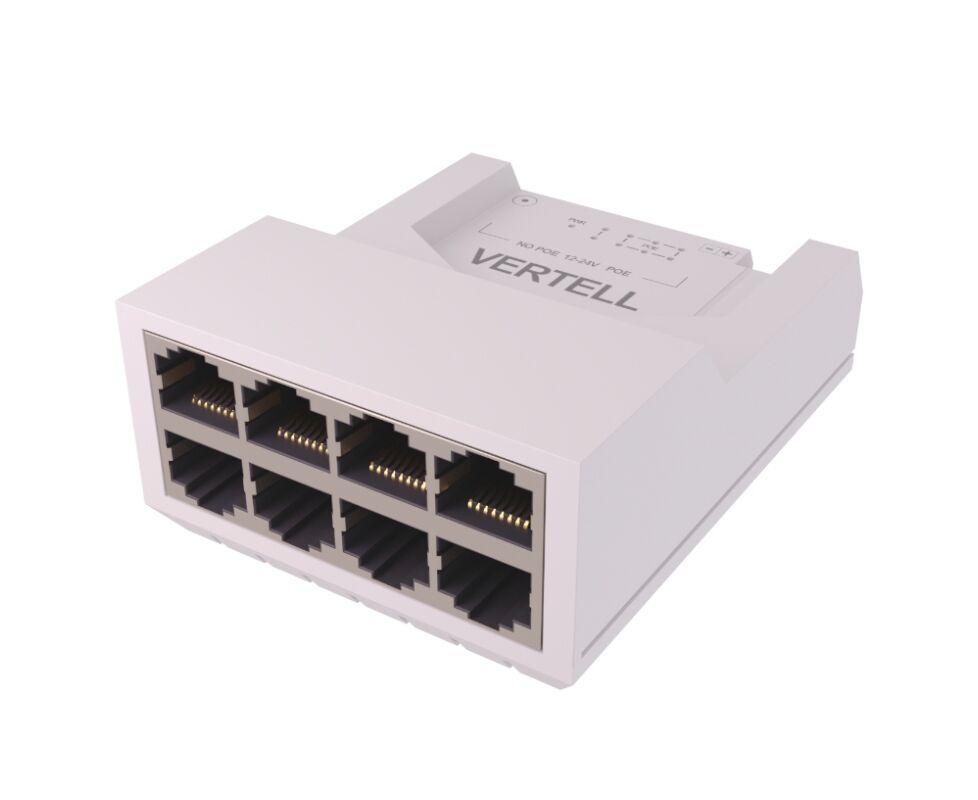

Коммутатор VT-S8 предназначен для подключения видеокамер по технологии Passive POE. Позволяет подключать IP видеокамеры без использования пассивных POE инжекторов. Питание и Ethernet сигнал идет по одному патч-корду от порта коммутатора. Напряжение питания 12 В, шесть портов POE, два - без POE.
Для подключения видеокамеры со стороны коммутатора применяется стандарт расшивки витой пары T568A или T568В. Каждый POE порт коммутатора рассчитан на рабочий выходной ток 1 А. Порт № 1 и № 8 коммутатора VT-S8 выполнен без технологии passive POE и служит для получения сигнала Ethernet от локальной сети.
Подключение и монтаж коммутатора
Питание коммутатора осуществляется от блока питания 12 В с силой тока, соответствующей количеству видеокамер подключенных к коммутатору. При одновременном подключении шести видеокамер рекомендуется запитать коммутатор от блока питания не менее 3-х ампер.

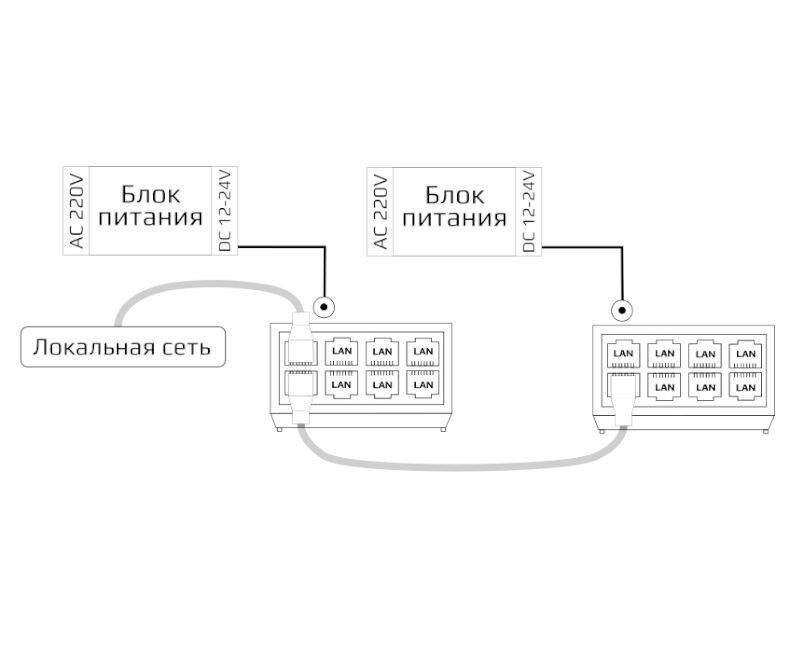

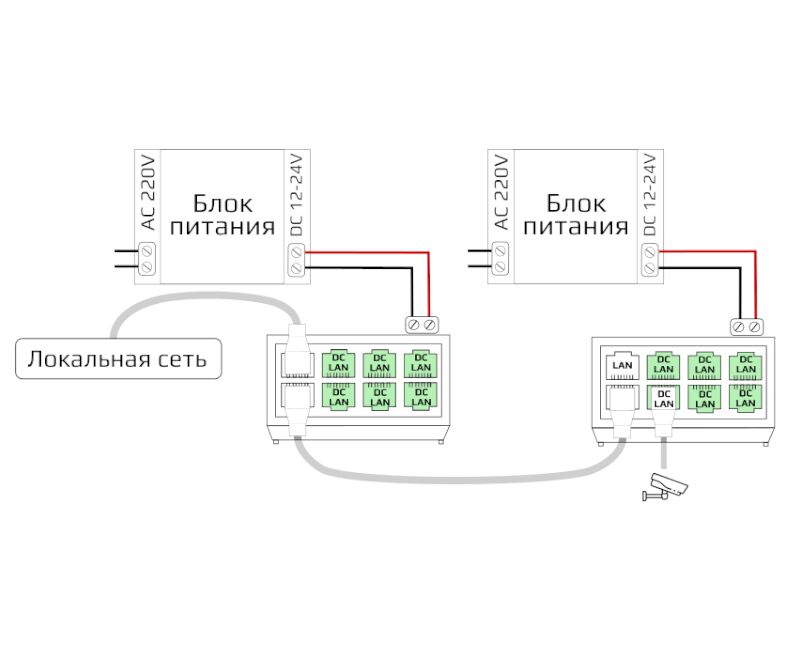

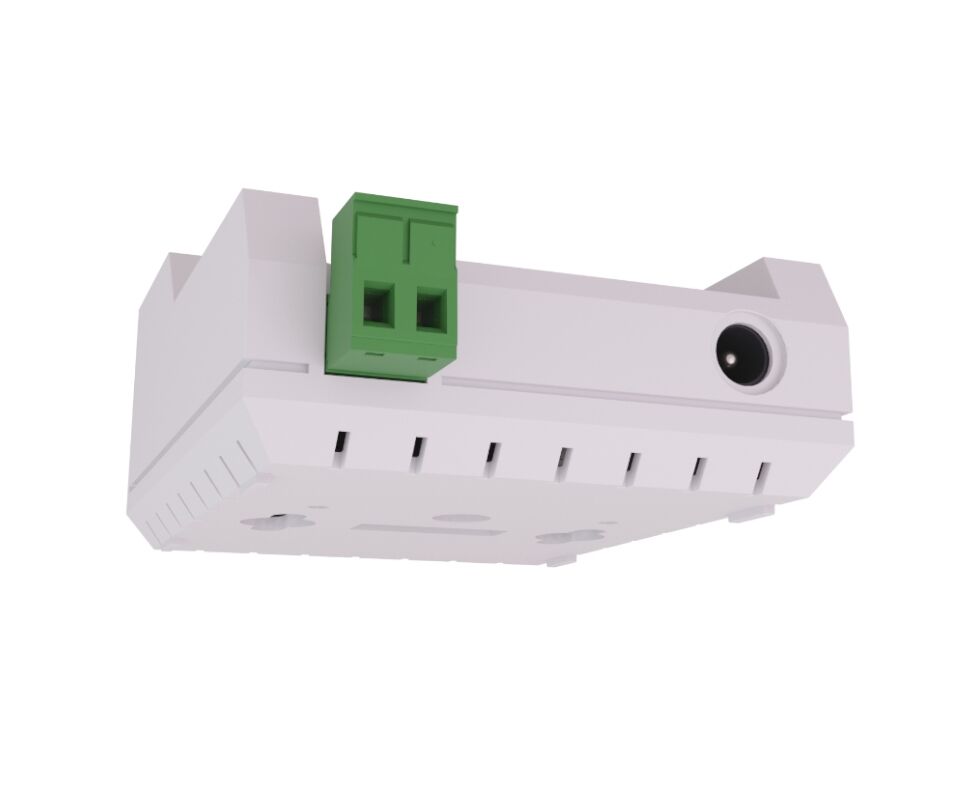

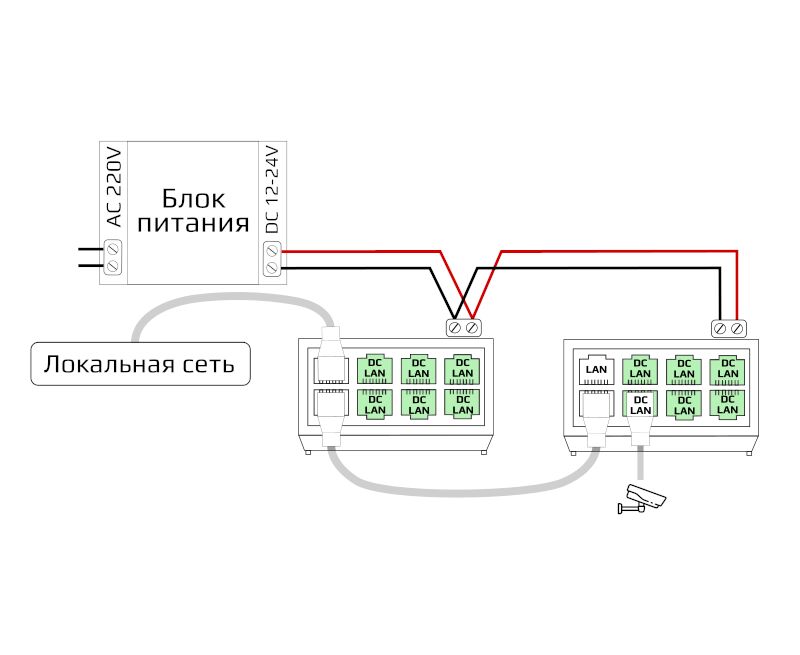

Возможна совместная работа нескольких коммутаторов в связке от одного блока питания. При этом питание 12 В подается на различные коммутаторы параллельно. Подключение блоков питания к коммутатору осуществляется через специальные винтовые зажимы, рассчитанные на максимальный рабочий ток 10 А.

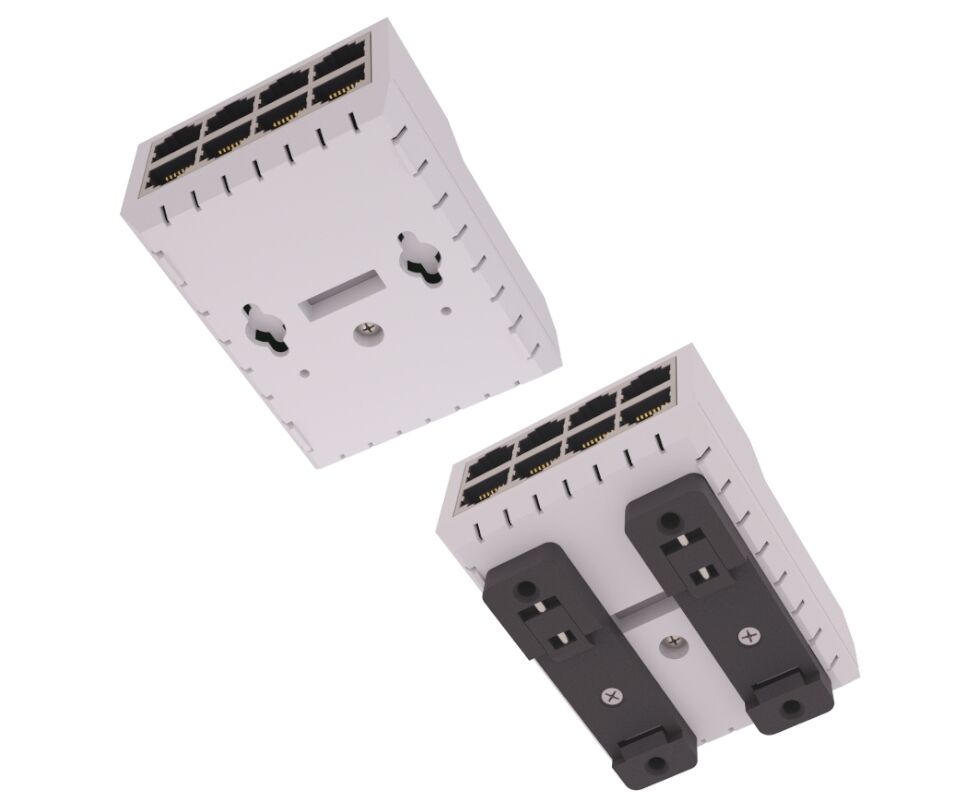

Крепление коммутатора производится саморезами или пластиковыми стяжками через технологические выемки на основании корпуса. Возможно применение коммутаторов при отрицательных температурах при обеспечении защиты от внешней среды в месте монтажа.

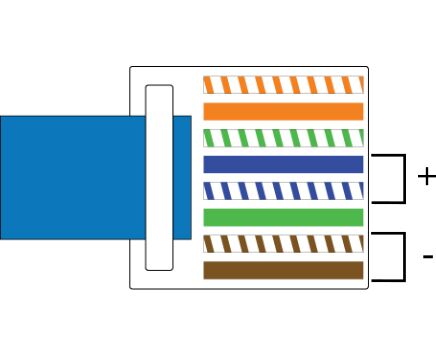

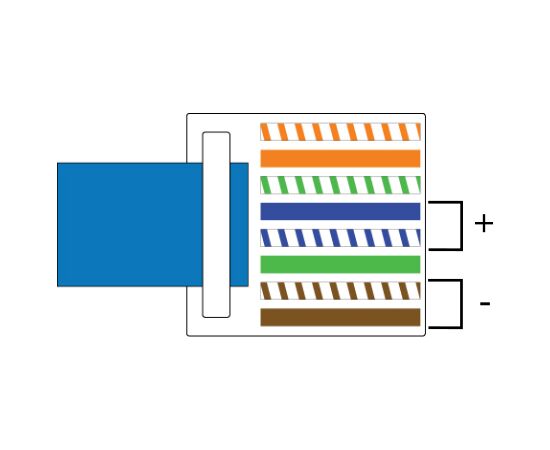

Полярность пар питания в разъеме коммутатора.
Для подключения видеокамеры со стороны коммутатора применяется стандарт расшивки витой пары T568A или T568В. Каждый POE порт коммутатора рассчитан на рабочий выходной ток 1 А. Порт № 1 и № 8 коммутатора VT-S8 выполнен без технологии passive POE и служит для получения сигнала Ethernet от локальной сети.
Подключение и монтаж коммутатора
Питание коммутатора осуществляется от блока питания 12 В с силой тока, соответствующей количеству видеокамер подключенных к коммутатору. При одновременном подключении шести видеокамер рекомендуется запитать коммутатор от блока питания не менее 3-х ампер.
Возможна совместная работа нескольких коммутаторов в связке от одного блока питания. При этом питание 12 В подается на различные коммутаторы параллельно. Подключение блоков питания к коммутатору осуществляется через специальные винтовые зажимы, рассчитанные на максимальный рабочий ток 10 А.
Крепление коммутатора производится саморезами или пластиковыми стяжками через технологические выемки на основании корпуса. Возможно применение коммутаторов при отрицательных температурах при обеспечении защиты от внешней среды в месте монтажа.
Полярность пар питания в разъеме коммутатора.
Бренд:
Vertell
Вес гр:
200
Высота мм:
50
Длинна мм:
150
Изготовитель (наименование):
Vertell
Тип товара:
Коммутатор
Ширина мм:
130
